細談如何焊接貼片電容電阻。

貼片電容電阻的焊接方法

工具/原料
焊錫機
貼片電容、電阻
電路板、220 伏電源
方法/步驟

一、 預熱

將焊錫機接上電源、將電烙鐵預熱。

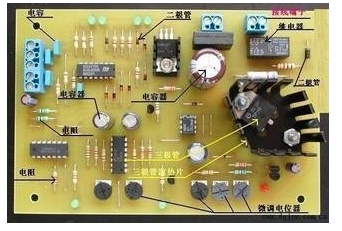

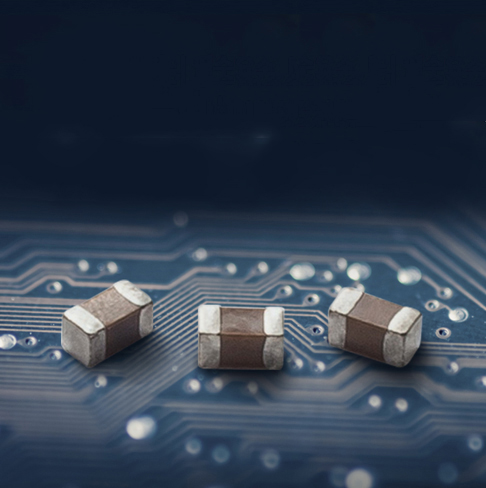

二、識別

貼片電阻、貼片電容的焊接方法大致是一樣的，焊接點也很相似都是平鋪的兩個接觸點，但貼片電容的接觸點中間有一條白線用以區分電阻的焊接點。貼片電阻、電容的體積都很小，有的僅有兩三根頭發大而 貼片電阻 已。 電阻一般都是黑色的、在背面商標有相應的數字代表其規格。在電 路板上也會有相應標識標出其位置。如在相應的電阻焊接點旁邊標有 “R+數字” 對應焊接上即可。這電阻是不分正負 無正 極的而貼片電容且不一定。 負極 無正負極貼片電容一般為小正方形，其四面都可以 貼片 做焊接面。 電容 有正負極的電容相對較大，電容只有一個焊接面， 在背面上標有一條深色的直線的為正極 、在電路板上標有 “C+數字”的焊接點位電容的焊接點，有“+”號的一端 有 正 負 極 為正極。
貼片電阻、電容的焊接方法

三、 定位

先用電烙鐵熔一點焊錫到其中一個焊接點，再用鑷子夾取貼 片電阻、電容放置焊接點上，再用電烙鐵熔化剛點上去的焊錫使電阻、電 容的一端先焊接上，固定電阻、電容。注意：電阻和電容要正放在兩個焊接 點正中間，若偏差比較大，要用烙鐵再 次熔化焊錫，微調電阻、電容的位置使 其正對中間即可。
貼片電阻、電容的焊接方法

四、 焊接

先融一些焊錫到烙鐵頭尖端、再點去焊接點的另外一段即可。
貼片電阻、電容的焊接方法

五、 修飾

在焊接好電阻、電容后觀察其焊接點 是否合格美觀。若不合美觀則應再焊， 在點適當松香使焊錫表面圓潤。
貼片電阻、電容的焊接方法

六、 清洗

取綠豆大的棉花團用鑷子夾住，蘸取 95%酒精電路板表面的松香洗凈。
貼片電阻、電容的焊接方法
